2024年09月28日

SPRESENSE の Arduino で FWUpdate を試してみた

FWUpdate Spresense

SPRESENSE の Arduino でファームウェアアップデートを試してみました。ファームウェアアップデートはSDKのExampleで用意されています。これをArduinoでも利用できないかなと思い試してみることにしました。

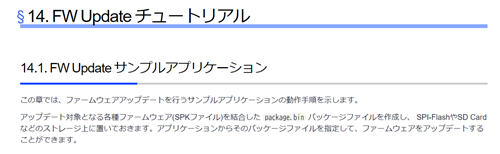

SDKの FW Update チュートリアルはここにあります。

SDKのサンプルコードは次の github にあります。

https://github.com/sonydevworld/spresense/tree/master/examples/fwupdate

ファームウェアアップデートを行うスケッチ

SDKのサンプルを参考に Arduino から呼び出してみました。ファイルは二つに分かれています。Maincore用のスケッチとFWUpdate用のスケッチです。Maincore用のスケッチと同じフォルダに入れてコンパイルしてください。

Maincore 用のスケッチ


#include <LowPower.h>
#include <Flash.h>
#define VERSION (1.0)
#define UPDATE_FILE "/mnt/spif/package.bin"
uint16_t counter = 0;

extern int fwupdate_package(char* pathname);

void setup() {
  Serial.begin(115200);
  Serial.println("FWUPDATER test start.");
 digitalWrite(LED0, HIGH);
 LowPower.begin();
}

void loop() {
  if (counter == 20) {
    int ret = fwupdate_package(UPDATE_FILE);
    if (ret != OK) {
      Serial.println("Update filed");
      while(1) {
        digitalWrite(LED0, LOW);   delay(100);
        digitalWrite(LED0, HIGH);    delay(100);
      }
    } else {
      Serial.println("FW Updated reboot");
      LowPower.reboot();
    }

}
Serial.println(String(VERSION) + ": " + String(counter++));
sleep(1);
}

fwuputils/fwup_client.h

こちらは、１秒ごとにカウントアップするカウンターが”20"に達したらファームウェアアップデートを行うように作られています。この場合ｌファームウェアのパッケージは　フラッシュ上に"package.bin”という名前で格納されている必要があります。もしパッケージがなかったらエラーが帰ってきてLED点滅をさせます。もしあった場合はファームウェアアップデートがなされリブートします。

FWUpdate を行うスケッチ

SDKのサンプルから流用してきたものです。一点だけ、Arduinoでコンパイルする場合、fwuputils/fwup_client.h のインクルードをダブルクォーテーション’”’からアングルブラケット’＜＞’に変更してください。コンパイラの読み出し順序の関係で、enum fw_type_e でエラーが出てしまいます。


#include <nuttx/config.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <libgen.h>
#include <errno.h>
#include <debug.h>
#include <sys/stat.h>
#include <fcntl.h>

#include <nuttx/config.h>
#include <stdint.h>
#include <stdbool.h>

#include <fwuputils/fwup_client.h>


#ifndef CONFIG_EXAMPLES_FWUPDATE_DOWNLOAD_WORK_SIZE
#  define CONFIG_EXAMPLES_FWUPDATE_DOWNLOAD_WORK_SIZE (0x10000) /* 64KB */
#endif

#ifndef MIN
#  define MIN(a, b) ((a) < (b) ? (a) : (b))
#endif

/****************************************************************************
 * Pre-processor Definitions
 ****************************************************************************
static uint32_t get_file_size(const char *pathname);
static const char *get_file_type_string(enum fw_type_e fwtype);
static int do_partial_download(struct fwup_client_s *fwup, FILE *fp, enum fw_type_e fwtype, uint32_t fwsize);
static int do_package_download(struct fwup_client_s *fwup, char* pathname);
int fwupdate_package(char* pathname);

/****************************************************************************
 * Private Data
 ****************************************************************************/
/*
 * A example of package byte stream format (little endian)
 * +------+------+------- ... -+------+------+--------------------+
 * |fwtype|fwsize|fwdata       |fwtype|fwsize|fwdata              |
 * +------+------+------- ... -+------+------+--------------------+
 *      ->|4 byte|<-
 */

struct header_s {
 enum fw_type_e fwtype;
  uint32_t       fwsize;
};

/****************************************************************************
 * Private Functions
 ****************************************************************************/
static uint32_t get_file_size(const char *pathname) {
  struct stat stbuf;
  if (stat(pathname, &stbuf) < 0)  return 0;
  return stbuf.st_size;
}

static const char *get_file_type_string(enum fw_type_e fwtype) {
  switch (fwtype) {
  case FW_APP: return "FW_APP";
  case FW_SYS: return "FW_SYS";
  case FW_UPDATER: return "FW_UPDATER";
  case FW_SBL: return "FW_SBL";
  default: return "";
  }
}

static int do_partial_download(struct fwup_client_s *fwup, FILE *fp, enum fw_type_e fwtype, uint32_t fwsize) {
  int ret = OK;
  uint32_t *buf = NULL;
  uint32_t size;
  uint32_t remain = fwsize;

  do {
    size = MIN(remain, CONFIG_EXAMPLES_FWUPDATE_DOWNLOAD_WORK_SIZE);
    buf = (uint32_t*)malloc(size); /* buf must be 4byte alignment */
    if (buf == NULL) {
      ret = -ENOMEM;
      break;
    }

    ret = fread(buf, 1, size, fp);
    if (size != ret) {  /* sanity check */
      free(buf);
      ret = -ENODATA;
      break;
    }

    ret = fwup->download(fwtype, fwsize, buf, size);
    remain -= size;
    printf("->dl(0x%08lx, %ld / %ld): ret=%d\n", (uint32_t)buf, fwsize - remain, fwsize, ret);
    fwup->msgsync();
    free(buf);

  } while (0 < remain);

  return ret;
}

static int do_package_download(struct fwup_client_s *fwup, char* pathname) {
  int ret = OK;
  enum fw_type_e fwtype;
  uint32_t       fwsize;
  FILE *fp;
  int fwnum = 0;

  struct header_s header;
  fp = fopen(pathname, "rb");

  while (1) {
    /* get package header */
    ret = fread(&header, 1, sizeof(struct header_s), fp);
    if (sizeof(struct header_s) != ret)  break; /* end of byte stream */

    fwtype = header.fwtype;
    fwsize = header.fwsize;

    /* debug information */
    printf("File: %s(%d)\n", pathname, fwnum++);
    printf("Size: %ld\n", fwsize);
    printf("Type: %s\n", get_file_type_string(fwtype));
    if (fwsize <= 0) {
      ret = -ENOENT;
      break;
    }

    ret = do_partial_download(fwup, fp, fwtype, fwsize);
    if (ret) break;
  }

  fclose(fp);
  return ret;
}


/****************************************************************************
 * Public Functions
 ****************************************************************************/

int fwupdate_package(char* pathname) {
  int ret = OK;

  /* Setup for FW Update */
  struct fwup_client_s *fwup = fwup_client_setup();

  /* FW Update Sequence Initialization */
  fwup->init();

  /* debug information */
  printf("File: %s\n", pathname);
  printf("Size: %ld\n", get_file_size(pathname));
  /* FW Download into SPI-Flash */
  /* - support the partial download depending on the size of work memory */
  ret = do_package_download(fwup, pathname);
  if (ret < 0) return ret;

  /* FW Update Sequence Start after reboot */
  ret = fwup->update();
  printf("->update: ret=%d\n", ret);
  return ret;
}

FWUpdate用のパッケージの作り方

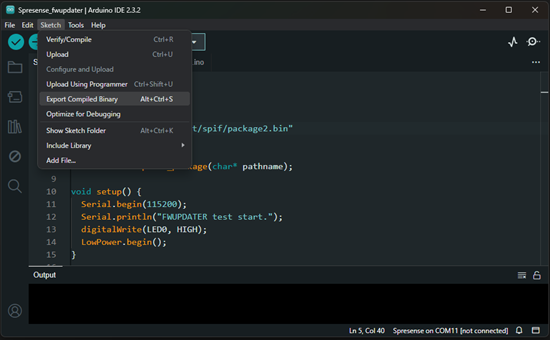

まずアップデート用のパッケージを作ります。Maicore用のパッケージのVERIONを”2.0"に変更します。そのあとにArduinoIDEメニューの”Sketch"から”Export Compiled Binary”を選択して、コンパイルイメージを出力します。

すると、スケッチのあるフォルダに”build”フォルダができて、”SPRESENSE.spresense.spresense”というフォルダの下に ”%スケッチ名%.spk”、”%スケッチ名%.elf” というファイルが出力されます。アップデート用のバイナリは”%スケッチ名%.spk”です。ファイル名は”nuttx.spk”に変更します。

次にFWバイナリをパッケージに変更します。パッケージを作成するためのスクリプトはSDKのサンプルにあります。

https://github.com/sonydevworld/spresense/blob/master/examples/fwupdate/package.sh

こちらのスクリプトを次のコマンドを使ってパッケージを作成します。パッケージは”package.bin”というファイル名で生成されます。

$ bash package.sh nuttx.spk

パッケージを内蔵フラッシュに転送

できあがった”package.bin”をフラッシュに転送します。転送にはSDKのtoolフォルダにある xmodem_writer を使います。

Windows

https://github.com/sonydevworld/spresense/blob/master/sdk/tools/windows/xmodem_writer.exe

Linux

https://github.com/sonydevworld/spresense/blob/master/sdk/tools/linux/xmodem_writer

MacOS

https://github.com/sonydevworld/spresense/blob/master/sdk/tools/macos/xmodem_writer

Windowsの場合は下記のようにコマンドを打てば、内蔵フラッシュにファイルを転送してくれます。

$ xmodem_writer.exe -c COM11 package.bin

Spresenseをリセットすると、ファイルがアップデートされVERSIONがアップデートされているのが確認できます。

作ってみた感想

FWUpdate用のファイルを毎回コピーするのが面倒なので、次はライブラリにしてみたいと思います。今回のプログラムだと毎回アップデートしてしまうので、アップデートが完了したらパッケージを削除するしくみもライブラリに追加したいと思います。あとせっかくなのでWiFiからFWUpdateしたいですね。
