SPRESENSE用”CircuitPython”のビルド環境を作ろう！（CircuitPythonビルド編）

ubuntu WSL CircuitPython Spresense
いよいよ SPRESENSE向け "CircuitPython" のビルドを行います！このシリーズの完結編になります。ここでは、CircuitPython のイメージをビルドし、SPRESENSEに書き込み、PythonコードによるSPRESENSE のLチカまで行います。




【STEP1】 MicroPython のビルド

最初に”CircuitPython”のベースとなっているクロスプラットフォーム向け "MicroPython" のビルドを行います。環境の設定を失敗していなければ何事もなく終わるはずです。



$ cd circuitpython
$ make -C mpy-cross




【STEP2】 CircuitPython のビルド

次にいよいよ SPRESENSE用の CircuitPython のビルドを行います。ここが少しハマるポイントですね。SPRESENSE用のコードはなんと、cxd56 ディレクトリ配下にあります。（grep すればすぐに見つけられますが）




... @circuitpython directory から ...

$ cd ports/cxd56
$ make BOARD=spresense



SPRESENSEのプロセッサの名前は cxd5602 なので cxd56 ディレクトリにあるみたいです。これは普通分からないですよねぇ。


【STEP3】ブートローダのダウンロード（必要なひとのみ）

新たに購入した人や久しぶりにSPRESENSEを引っ張り出してきた人は、ブートローダーの更新を行う必要があります。すでに、Arduino Library や SDK で最新のブートローダーの書き込みを行っている人は必要ありません。

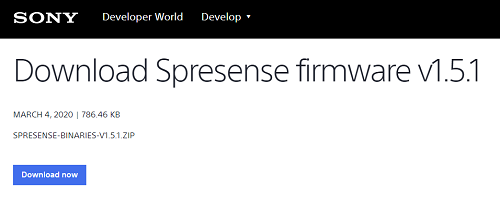

現在の最新のブートローダー V1.5.1 は次のURLにありますので、そこから "spresense-binaries-v1.5.1.zip" がダウンロードできます。（バージョンによってURLは異なります）


2020-05-14 (7).png
https://developer.sony.com/file/download/download-spresense-firmware-v1-5-001


ここでは仮に "C:\Users\Default\Downloads"にダウンロードしたと仮定します。

書き込みを行うために、ダウンロードしたブートローダのZIPファイルを "circuitpython/spresense-exported-sdk/firmware" に展開します。



... @circuitpython/ports/cxd56 directory から ...

$ cd spresense-exported-sdk
$ mkdir firmware
$ cd firmware
$ cp /mnt/c/Users/Default/Downloads/spresense-binaries-v1.5.1.zip .
$ sudo apt install unzip
$ unzip spresense-binaries-v1.5.1.zip
$ cd ../..




【STEP4】SPRESENSEへイメージの書込み

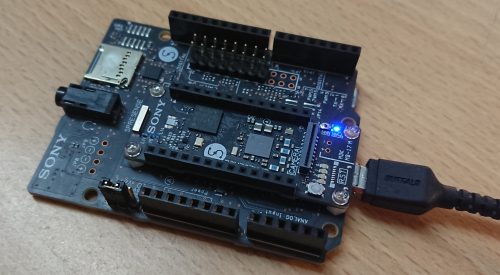

ここで、PCに接続したUSBケーブルをSPRESENSEをメインボード側に挿します。




この時、COMの何番にSPRESENSEが接続されているか確認してください。ここでは、仮に"COM7"に接続されたとします。次のコマンドで、必要な人はブートローダーの書き込みと、CircuitPython イメージの書き込みが行えます。




... @circuitpython directory にて ...

SPRESENSEが「COM7」に接続されている前提
$ make BOARD=spresense SERIAL=/dev/ttyS7 flash-bootloader (必要な人のみ)
$ make BOARD=spresense SERIAL=/dev/ttyS7 flash



Linuxですので、"COMxx"という名称ではハードウェアにアクセスできません。"/dev/ttySxx" と読み替えます。今回は "COM7" ですので "/dev/ttyS7" になります。これで CircuitPython の書き込みが完了しました。


【STEP5】PythonコードをSPRESENSEで動かす

USBケーブルを今度は拡張ボード側に挿しましょう。

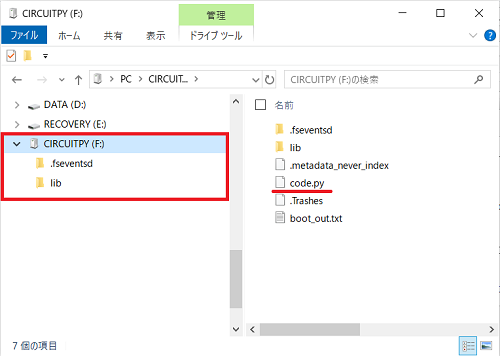

すると、PCに新しく "CIRCUITPY:" というドライブが見えます。


2020-05-08 (3).png


そのドライブの中に code.py というものがありますので、次のようにコードを編集し保存します。



import board
import digitalio
import time

led = digitalio.DigitalInOut(board.LED0)
led.direction = digitalio.Direction.OUTPUT

while True:
    led.value = True
    time.sleep(0.5)
    led.value = False
    time.sleep(0.5)

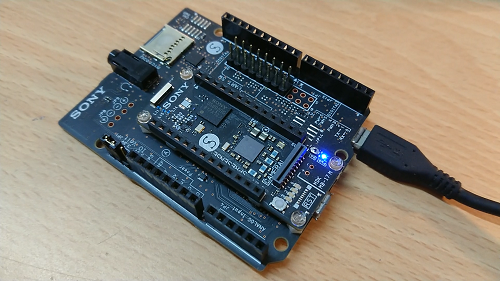

すると、あら不思議！コードを保存したとたんにLEDが光りだします。これはお手軽ですね！





ぜひ試してみてください！😉
（＾＾）／~
