Arduino 対応 WiFi モジュール(ESP-WROOM-02) の動作確認をしてみた（２）！

前回はステーションモードでの動作を確認したので、今回はSoftAPモードを試してみました。

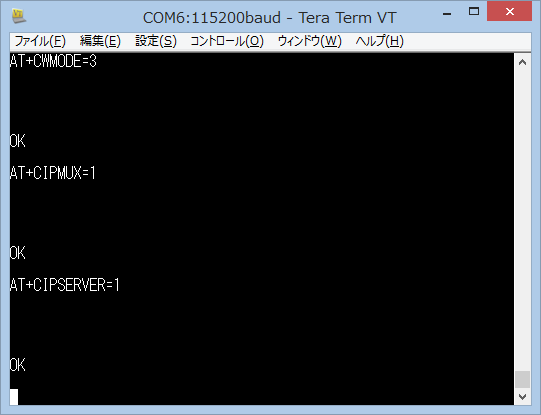

SoftAPモードに切り替え、複数接続をONにして、SoftAPのサーバーを起動します。

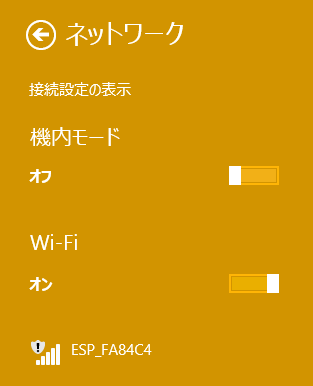

ほどなくして、PCからESP-WROOM-02とみられるAPが見えてきました。

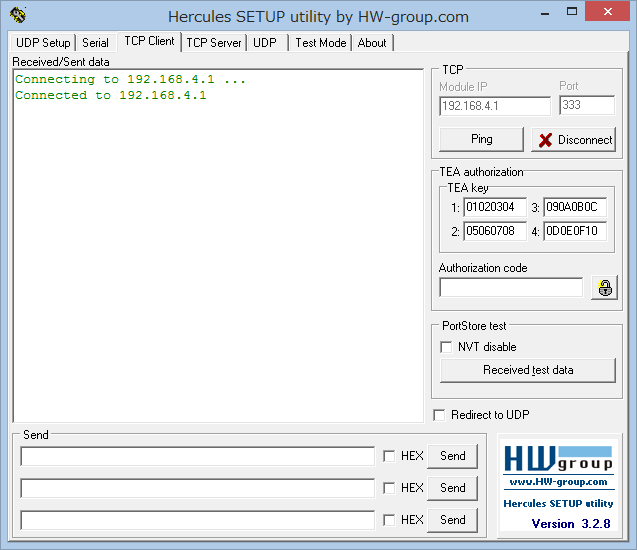

説明書によると、SoftAPのアドレスは"192.168.4.1"のようです。前回ダウンロードしてきた動作確認用ソフト Herculs の「TCP Client」を用いて接続してみます。

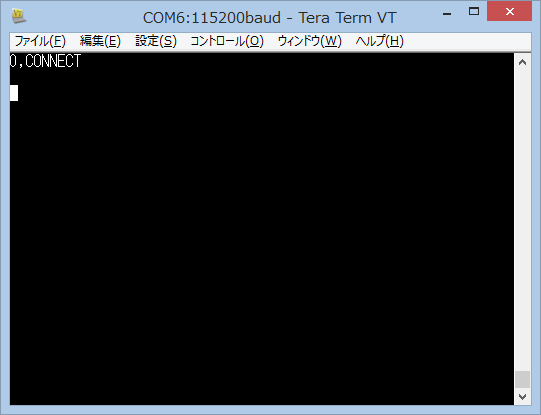

無事つながったようです。TeraTermでログを見るとレスポンスが返っていました。

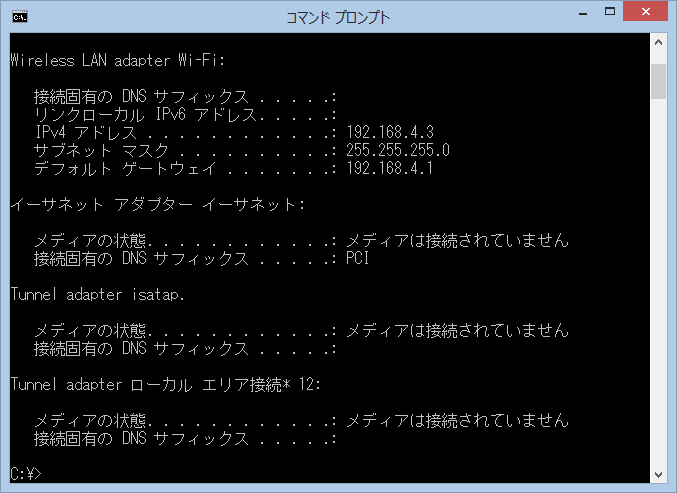

PCのIPアドレスを確認してみました。”192.168.4.3”が取得できたようです。

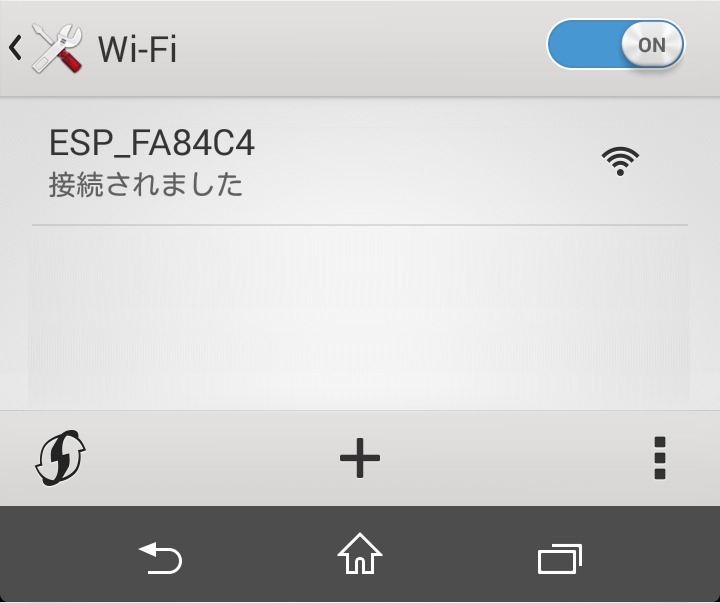

スマートフォンでも接続してみました。PCとスマートフォンが通信できればSoftAPとしてきちんと動作したことになります。

接続を確認するために、再び Herclus の TCP Server を起動します。

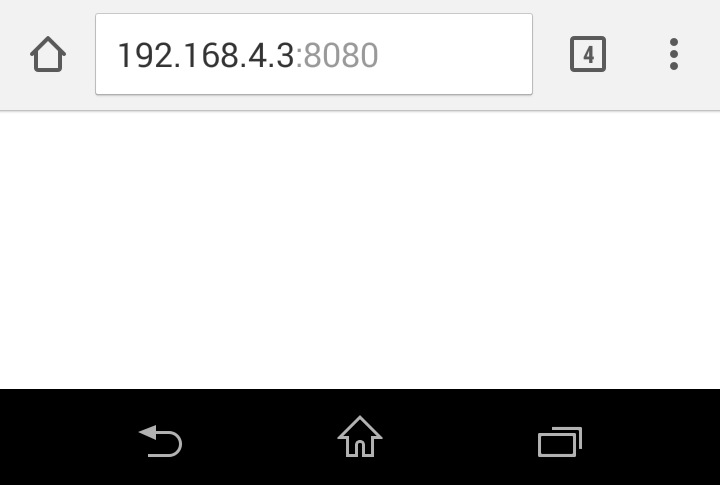

スマートフォンのブラウザから Herclus のTCP Serverにアクセスを試みます。

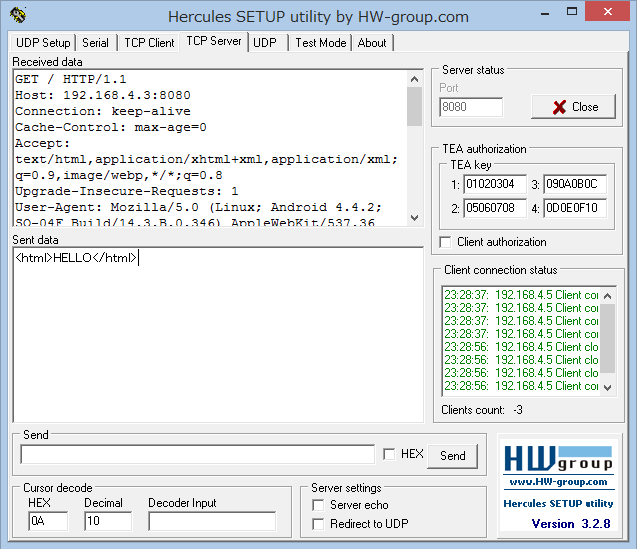

TCP Server が反応しました。スマートフォン側のIPアドレスは"192.168.4.5"のようですね。レスポンスとして "HELLO"を返しました。

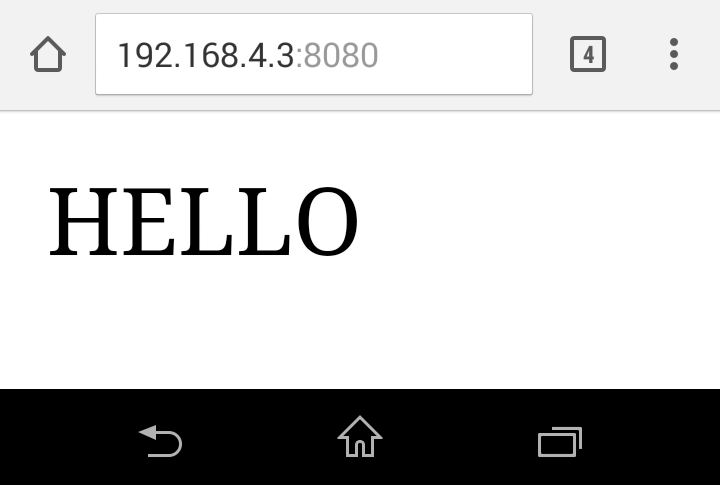

スマートフォンのブラウザに”HELLO”の文字が現れました！

あっけなくSoftAPが実現できました。すごいですねぇ。

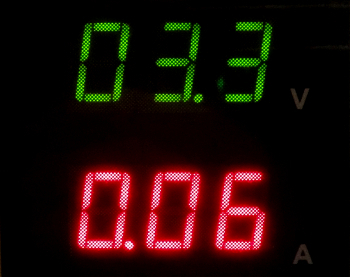

気になる消費電流ですが、SoftAPだとさすがに電力が必要なようで定常状態で約60mA。処理の際には100mA程度まで増えます。
