極小モーターモジュールを実装その２
前回デュアルN-ChのFETを使って極小モーターモジュールを作ったのですが、どうも配線の引き回しがやりにくい。ということで、単発のFETで実装をし直しました！
基本的な実装は前回と同じで、FETのドレインと電源ラインとの間に10uFのコンデンサを挟んでいます。いやー小さすぎてカメラで映してもピンボケしてしまいました…
極小モーターモジュールを実装！
極小 ESP-WROOM-02に続き、極小モーターモジュールを実装しました。仕事が危機的状況なのに、寝る間を惜しんで、何やってるかなーオレ・・・。
モータードライバはSI4900DYというデュアルNchFETを使いました。
本来IC保護用のダイオードも必要ですが、小電力のコアレスモーターなので…
極小ESP-WROOM-02の動作確認
極小ESP-WROOM-02の動作確認をしてみました。組み上げたときにやってなかったのかよ！と突っ込まれそうですが、その通りです。仕事が忙しくて・・・。

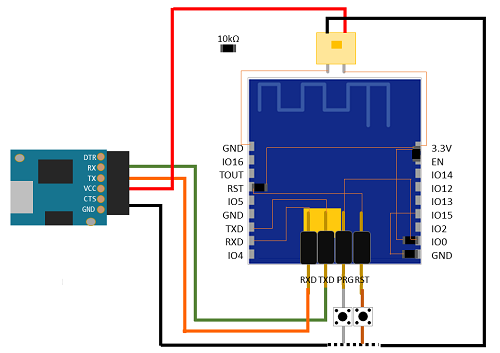

苦労の末、組み上げた配線はこのようになりました。
これでPCからスケッチの書き込みができてしまいます。我ながら関心関心。
総重量は、電…
